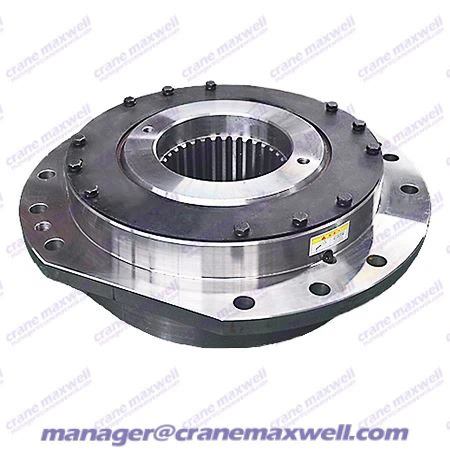

WZL daru dobcsatlakozások

A WZL dobcsatlakozás (más néven "Drum fogaskerék-tengelykapcsoló a dobhoz") egy nagy teherbírású tengelykapcsoló, amelyet felemelő gépek, kohászati berendezések stb. Személyezésére terveztek. Elsősorban a dob csatlakoztatására használják a sebességváltó rendszerhez. A nagy nyomatékhordozó kapacitása, a kompenzációs eltérés (radiális/szögeltolódás) és a kopásállóság miatt különféle nehéz berendezések számára alkalmas.

A szálláslekérdezés elküldése

Leírás

A WZL dobcsatlakozás egy nagy teherbírású tengelykapcsoló, amelyet emelőgépek, kohászati berendezések stb. Terjesztésére terveztek stb. A nagy nyomatékhordozó kapacitása, a kompenzációs eltérés (radiális/szögeltolás) és a kopásállóság lehetővé teszi a különféle nehéz berendezések számára.

Fő csatlakozási eszközök

(1) Emelőeszközök
Dob

product-540-371 Közvetlenül csatlakoztatva a huzalkötél dobához, továbbítva az energiát az emelési és tapadási funkciók elérése érdekében.

Alkalmazási forgatókönyvek: híddaruk, portáldaruk, toronydaruk, kikötődaruk stb.

Sebességváltó

Csatlakoztassa a sebességváltó kimeneti tengelyét a dobhoz, és a lassulás után továbbítsa a nyomatékot (az emelő mechanizmusokban szokásos).

Motor

Adja át a motor teljesítményét a sebességváltóba, vagy közvetlenül vezesse a dobot a tengelykapcsolón keresztül (a sebességet és a nyomatékot meg kell egyezni).

(2) Fémkohászati felszerelés
Hengermű
Csatlakoztatva a hengermeghajtó rendszerhez, nagy ütközéssel, valamint a gyakori előre és a fordított forgással.
Folyamatos görgő
Vezesse a görgőket vagy a ventilátor szegmenseket, és megköveteli, hogy a kapcsolás ellenálljon a magas hőmérsékletnek és a pornak.

Mozgási kompenzáció

Magyarázza el a legnépszerűbb módon, hogy a WZL daru dobcsatlakozások "automatikusan korrigálják" a szög eltérését, ha nagy sebességgel forognak

Egyszerű metafora: Ball a Seesaw -on

Képzelje el, hogy a tengelykapcsoló két összekötő tengelye, mint a két ember, aki egy seesafon játszik:

(1) Normál helyzet: Két ember egyenesen ül (tengely igazítva), a seesaf kiegyensúlyozott.

(2) Szög eltérés fordul elő: Olyan, mintha egy ember görbe ül (tengely elhajlás), a Seesafa elakad.

De a WZL daru dobcsatlakozók kialakítása olyan, mint egy gördülő acélgolyó (dob alakú fogszerkezet) a Seesaf közepére helyezni:

Még akkor is, ha egy ember görbe ül, az acélgömb automatikusan gördül és beállít, hogy a Seesaw továbbra is mozoghasson.

Nagy sebességgel történő forgatáskor az acélgömb felületét vajjal (kenőrendszer) borítják, ami simábbá teszi.

product-537-379 product-538-380

Vegye fel a kapcsolatot most

Automatikus javító

3 "Automatikus javítás" tippek a daru dobcsatlakozókhoz

1. tipp: gömb alakú fogfelület csúszás finom beállítás

A tengelykapcsoló fogfelülete konvex gömb alakú felület. Amikor a tengely elhajlik, a sebességváltó érintkezési pontja megcsúszik és finom beállításokat hajt végre (hasonlóan a láb dőléséhez, amikor sportcipő visel, a talp automatikusan alkalmazkodik a szöghez).

2. tipp: Tartalék aktív engedély

A hajtókarok között szándékosan hagy egy hajméretű rés (0,1 ~ 0,3 mm).

Ha nagy sebességgel forog, ez a rés elegendő ahhoz, hogy a fogaskerekek kissé rázkódjanak, hogy megtalálják az egyensúlyt, de nem lazulnak.

3. tipp: Az olajfilmek védelme kenőolása

Mindig van egy réteg olajfilm a fogaskerekek között (mint például a lótusz levélre eső vízcseppek). Nagy sebességű futáskor:

Az olajfilm a fogfelszíni úszást és csúszást eredményez, csökkentve a súrlódást és a hőt.

Még ha percenként 1000 -szer forog, a fogfelület nem lesz "száraz talaj", és kiég.

Miért lehet ellenállni a nagy sebességnek?

Miért lehet ellenállni a nagy sebességnek?
Kemény anyag: A fogaskerekek speciális acélból készülnek, amely háromszor nehezebb, mint a szokásos vas a kioltás után.
Pontos súly: A gyár elhagyása előtt egy nagysebességű forgási tesztet végeznek úgy, mint egy gumiabroncs dinamikus egyenlege, hogy ne rázkódjanak.

Általános problémamegoldás

1. probléma: Csatlakozó fűtés
→ Ellenőrizze, hogy az igazítás a toleranciától vagy a zsír száraz -e.

2. probléma: Nagy rezgés a működés közben
→ Újra kiegyensúlyozni vagy ellenőrizni, hogy a tágulási hüvely laza-e.

3. probléma: Olajszivárgás
→ Cserélje ki a tömítést (a PTFE anyag ajánlott).

rajz

product-718-508

Paraméter táblázat

WZL daru dobcsatlakozások (spline) (egyenes lyuk)
A WZL daru dobcsatlakozások alapvető paramétereinek és fő dimenziói
Modell			W2L01	WZL02	WZL03	Wzl04	WZL05	WZL06	WZL07	WZL08	Wzl09	WZL10	WZL11	WZL12	WZL13	WZL14	WZL15	WZL16	WZL17	WZL18
Névleges nyomaték (KN.M)			6.3	90	125	16	20	25	40	63	80	125	200	315	400	500	630	800	1120	1490
Továbbított nyomaték Kn.m	Munkaszint	M3 M4 M5 M6 M7 Mb	6.3	90	125	16	20	25	40	63	80	125	202	315	400	500	630	800	1120	1490
			5.6	80	112	14	18	224	355	56	71	112	180	280	355	450	560	710	1000	1380
			50	71	100	125	16	20	315	50	63	100	160	250	315	400	500	630	900	1250
			45	6.3	90	112	14	18	28	45	56	96	140	224	280	355	450	560	800	1120
			4.0	56	80	100	125	16	25	40	50	80	125	200	250	315	400	500	710	1000
			3.55	50	71	90	11.2	14	224	355	45	71	112	180	224	280	366	450	630	900
G83478.1 (spline Intzxmx30px6h			15Z x3m	18Z x3m	22Z x3m	27Z x3m	18Z x5m	22Z x5m	26Z x5m	30Z x5m	34Z x5m	38Z x5m	26Z x8m	30Z x8m	34Z x8m	38Z x8m	44Z x8m	50Z x8m	44Z x10m	56Z x10m
K(h9)			250	280	300	320	340	360	400	450	500	530	580	600	640	700	760	860	1020	1100
B₁			80	84	92	97	127	137	157	167	182	192	207	222	237	262	287	352	410	430
D₁			300	320	340	360	380	400	450	500	550	580	650	680	710	780	850	950	1120	1200
D₂(h7)			190	200	220	240	260	280	340	380	420	450	530	560	600	670	730	840	975	1055
D₃(h7)			40	50	60	70	80	100	120	140	160	180	190	220	250	280	320	360	400	540
D₄(h7)			50	60	70	85	100	120	140	160	180	200	222	254	286	318	366	420	460	580
D₅			260	280	300	320	340	360	400	450	500	530	600	630	660	730	800	900	1055	1135
H			12	20						25			30		40			55	60	70
H₁			3	3	3	4	4	5	5	6	6	6	7	7	8	8	9	10	15	25
H₃			37	39	43	44.5	59.5	63.5	73.5	77.5	85	90	96.5	104	110.5	123	134.5	166	190	190
H₄			2	25		3.5			4.5	5.5	6	7	7.5	8	9.5	11	12	13	17	18
L.₁			30	30	35	40	50	55	70	75	85	95	105	120	135	150	170	220	260	270
L₂			18	22	25	25	25	30	35	40	45	45	45	45	45	55	60	60	60	60
L₃			22	22	22	22	37	37	37	37	37	37	37	37	37	37	37	52	65	70
n-D			8-Ф14	8-Ф18.5					12-Ф23					24-Ф23	24-Ф27.5				24-Ф31
csavar			M12	M16	M16	M16	M16	M16	M20	M20	M20	M20	M20	M20	M24	M24	M24	M24	M27	M27
n.*d'			1x40	1X40	1X40	1X40	1X40	1x40	2x20	2x20	2x20	2x20	2x20	5x10	5x10	5x10	5x10	5x10	5x10	5x10
RA			16	16	2	2	2	2	2.5	2.5	2.5	2.5	2.5	2.5	3	3	3	3	4	4
C			1.6	2	2	25	2.5	2.5	3	3	3	4	4	5	5	5	6	6	6	6
rotációs tehetetlenség Kg-m2			0.13	0.19	0.27	0.37	0.56	0.76	1.65	2.66	4.49	6.18	12.5	16.40	23.13	39.18	29.25	114.5	260.4	337.8
Súly (kg)			21	25	31	36	52	63	99	134	173	209	319	369	432	606	762	1375	2145	2475

Népszerű tags: WZL daru dobcsatlakozások, Kína WZL daru dobcsatlakozók, beszállítók, gyár, Lapítógép dobcsatlakozások, kerámia dobcsatlakozások, fúróprés Dob -tengelykapcsolók, generátor dobcsatlakozások, gördülő malom dobcsatlakozások, teherautó dobcsatlakozások

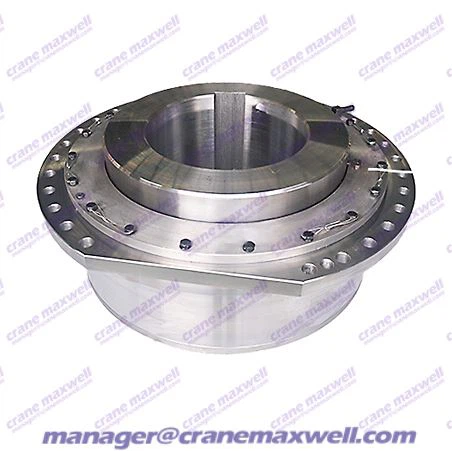

Drumcsatlakozás DC típusú tekercshez
